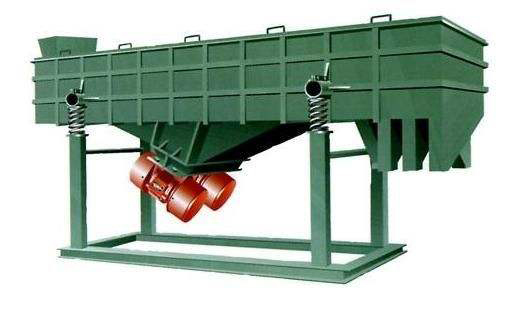

角度可调式直线振动筛

角度可调式直线振动筛

产品简介:直线振动筛广泛应用于冶金、建材、化工、耐火、水泥、粮食、食品等各行各业中,用于对各种物 料不同程度的分级作业,也可用于流水线作业中,实现自动化。
欢迎QQ在线咨询客服     欢迎QQ在线咨询客服

产品介绍:

角度可调式直线振动筛用途和特点:

用途

     直线振动筛广泛应用于冶金、建材、化工、耐火、水泥、粮食、食品等各行各业中,用于对各种物 料不同程度的分级作业,也可用于流水线作业中,实现自动化。

特点

     HH系列直线振动筛与其他类型的振动筛相比具有经下特点:

     (1)、体积小,重量轻,结构简单,安装方便,维修容易。

     (2)、噪声小,耗能少,效率高,造价低。

     (3)、筛分精度高,无粉尘污染,有利于环境保护。

     (4)、可更换多种筛网,使用寿命长。



直线振动筛的结构型式分类:

(1)基本型:(HH-)结构形式为上振、封闭、座装式、用于有防尘要求的场合进行筛分。

(2)敞开型:(HH-K)为上振、座装、敞开式结构,用于一般无尘要求的场合进行筛分。

工作原理:

     当纵向安装在筛体上的两台振动电机相对转动时,两台振动电机两端的偏心块便产生额定激振力,其产生在横向的激振力相互抵消,其纵向的激振力通过传振体传递到 整个筛面上,从而使筛面上的物料受其激振力而在筛面上向出料口方向跳跃运动,小于筛孔的物料通过筛孔落到下层,连续跳跃后经出料口流出,由于筛分过程合 理,便可将物料经振动筛分级后,取得几种不同程度的物料,完成物料的分级工作。



本筛机主要由筛箱、筛框、筛网、电机台座、减振弹簧、支架组成。

1、 筛箱:由数张厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、 网架:可选多种形式,如木网架、铁网架、不锈钢网架等,主要用来保持筛网平整,达到正常筛分。

3、 筛网:有碳钢、黄铜、青铜、不锈钢丝等多种筛网。

4、 电机台座:下振式,电机安装在筛箱下方,使用前连接螺钉须拧紧,特别是新筛机试用前三天须反复紧固,以免松动造成事故.

5、 减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量。安装时,弹簧须垂直于地面。

6、 支架:由支柱和槽钢组成,支撑筛箱。安装时支柱垂直于地面,支柱下面的槽钢应相互平行。
