DZSF系列直线振动筛

DZSF系列直线振动筛

产品简介:WFZ系列直线振动筛是一种常用的封闭式轻型振动筛分设备,该系列直线振动筛是利用振动电机激振的原理
欢迎QQ在线咨询客服     欢迎QQ在线咨询客服

产品介绍:

     WFZ系列直线振动筛是一种常用的封闭式轻型振动筛分设备,该系列直线振动筛是利用振动电机激振的原理,使物料在筛面上作跳跃式直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

适用行业

WFZ型直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

主要特点

WFZ系列直线振动筛具有体积小、结构简单合理、筛分精度高、全封闭、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用,可达到五层,筛框一般为木制结构,若筛孔较大,产量较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。

工作原理

WFZ系列直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。高筛分目数325目,可筛分出7种不同粒度的物料。

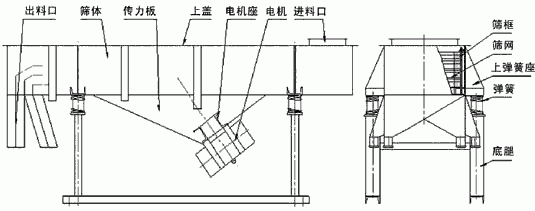

外形示意图

WFZ直线振动筛外形尺寸表

机器型号

L

L1

L2

L3

L4

L5

L6

B

B1

B2

B3

H

H1

C

ф

фK

DZSF520

2075

200

1300

1450

1550

130

340

556

400

706

806

990

400

60

60

11

2DZSF520

2135

200

1330

1500

1600

130

340

556

400

706

806

1050

400

120

60

11

3DZSF520

2195

200

1400

1500

1600

130

340

556

400

706

806

1110

400

180

60

11

DZSF525

2575

220

1580

1700

1800

150

450

558

400

706

806

990

400

60

60

11

2DZSF525

2635

220

1620

1750

1850

150

450

558

400

706

806

1050

400

120

60

11

3DZSF525

2695

220

1670

1750

1850

150

450

558

400

706

806

1110

400

180

60

11

4DZSF525

2755

220

1650

1800

1900

170

480

558

400

706

806

1170

400

240

60

15

5DZSF525

2815

220

1630

1800

1900

170

480

558

400

706

806

1230

400

300

60

15

6DZSF525

2875

220

1610

1800

1900

170

480

558

400

706

806

1290

400

360

60

15

DZSF1020

2075

200

1320

1450

1550

150

340

1018

800

1178

1278

1120

368

60

60

15

2DZSF1020

2135

200

1400

1500

1600

150

340

1018

800

1178

1278

1180

380

120

60

15

3DZSF1020

2195

200

1400

1500

1600

150

340

1018

800

1178

1278

1240

380

180

60

15

4DZSF1020

2255

250

1500

1600

1700

190

400

1018

800

1178

1278

1300

400

240

60

17

5DZSF1020

2315

250

1500

1600

1700

190

400

1018

800

1178

1278

1360

400

300

60

17

6DZSF1020

2375

250

1500

1600

1700

190

400

1018

800

1178

1278

1420

400

360

60

17

DZSF1025

2575

220

1600

1700

1800

170

450

1020

800

1178

1278

1120

380

60

60

13

2DZSF1025

2635

220

1650

1750

1850

170

450

1020

800

1178

1278

1180

380

120

60

13

3DZSF1025

2695

220

1650

1750

1850

170

450

1020

800

1178

1278

120

380

180

60

13

DZSF830

3080

250

1900

2000

2100

190

500

818

600

978

1098

1120

430

60

60

17

2DZSF830

3140

250

1900

2000

2100

190

500

818

600

978

1098

1180

430

120

60

17

3DZSF830

3200

250

2000

2100

2200

190

580

818

600

978

1098

1240

430

180

60

17

DZSF1030

3080

280

1900

2000

2100

210

500

1020

800

1178

1298

1120

450

60

60

17

2DZSF1030

3140

280

1900

2000

2100

210

500

1020

800

1178

1298

1180

450

120

60

17

3DZSF1030

3200

280

2000

2100

2200

210

580

1020

800

1178

1298

1240

450

180

60

17

DZSF1224

2480

220

1550

1650

1750

170

450

1220

950

1378

1498

1150

400

60

60

17

2DZSF1224

2540

220

1550

1650

1750

170

450

1220

950

1378

1498

1210

400

120

60

17

3DZSF1224

2600

220

1600

1700

1800

170

450

1220

950

1378

1498

1270

400

180

60

17

WFZ直线振动筛技术参数表

型号 筛面尺寸 筛面层数 网孔尺寸 处理量 振次 双振幅 电机功率 振动方向角 外形尺寸(长×宽×高)
DZSF520   1
2
3
1
2
3
4
5
6
2-200 0.05-5 960 6-7 2×0.4 45-60 2140×808×848
2DZSF520 500×2000 0.05-5 960 6-7 2×0.4 45-60 2199×808×878
3DZSF520 500×2500 0.03-5 1450 4-6 2×0.4 45 2256×808×938
DZSF525 0.06-8 960 5-7 2×0.4 45-60 2642×808×848
2DZSF525 0.06-8 1450 4-6 2×0.4 45 2699×808×878
3DZSF525 0.06-8 960 6-8 2×0.75 45-60 2750×808×938
4DZSF525 0.1-15 1450 5-7 2×0.4 45 2813×808×1000
5DZSF525 0.08-15 1450 5-7 2×0.4 45 2883×808×1060
6DZSF525 0.07-15 960 6-8 2×0.75 45-60 2953×808×1120
DZSF1020 1000×2000 1 0.12-20 960 6-8 2×0.75 45-60 2152×1320×900
2DZSF1020 2 0.11-20 960 5-7 2×0.75 45-60 2219×1320×960
3DZSF1020 1000×2000 3 2-200 0.10-2 960 5-7 2×0.75 45-60 2286×1320×1030
4DZSF1020 4 0.07-15 960 4-8 2×0.75 45-60 2353×1320×1100
5DZSF1020 5 0.07-15 960 4-8 2×1.5 45-60 2420×1320×1160
6DZSF1020 6 0.07-15 960 4-8 2×1.5 45-60 2487×1320×1220
DZSF1025 1000×2500 1 0.1-15 1450 5-7 2×0.4 45 2203×1320×900
2DZSF1025 2 0.08-15 1450 5-7 2×0.4 45 2269×1320×960
3DZSF1025 3 0.07-15 960 6-8 2×0.75 45-60 2336×1320×1030
DZSF830
2DZSF830
3DZSF830
800×3000 1
2
3
0.1-20 960 6-8 2×0.75 45-60 3080×1098×1120
0.1-20 960 6-8 2×0.75 45-60 3140×1098×1180
0.1-20 960 6-8 2×1.5 45-60 3200×1098×1240
DZSF1030 1000×3000 1 0.1-20 960 6-8 2×0.75 45-60 3152×1340×1120
2DZSF1030 2 0.1-20 960 6-8 2×1.5 45-60 3219×1340×1120
3DZSF1030 3 0.1-20 960 6-8 2×1.5 45-60 3286×1340×1120
DZSF1224 1200×2400 1 0.1-23 960 6-8 2×0.75 45-60 2480×1520×1100
2DZSF1224 2 0.1-23 960 6-8 2×0.75 45-60 2540×1520×1160
3DZSF1224 3 0.1-23 960 6-8 2×1.5 45-60 2600×1520×1220


注意:WFZ系列直线振动筛是一种全封闭型的振动筛,根据客户的要求不同,可以根据用户的不同要求定制设备.如需购买设备请咨询公司服务专员,此表参数为标准筛机参数,仅供选型参考.

DZSF直线振动筛订货须知:

客户来函查询有关使用直线振动筛资料时,请将以下资料一并提供给我们,以便我们对客户提供迅速满意的答复。

1.待处理物料的名称、结果、比重、含水率及处理时的温度。

2.达到何种结果,概略分级、一般筛选或其它用途。

3.生产量(每小时处理公斤)。

4.筛网目数及筛选级数。

5.工作运转状况(单班、连续等)。

6.特殊要求。
